Diese Anleitung nutzt die REST API von EMS-ESP. D.h. ihr braucht EMS-ESP, aber kein MQTT.

Besitzer einer PV-Anlage, einer Batterie und/oder eines dynamischen Stromtarifs, die Interesse an einer energieeffizienten Steuerung ihre Bosch CS5800/6800i oder Buderus WLW176/186i haben, sollten sich evcc anschauen. evcc wurde ursprünglich für PV-Überschussladen von Elektrofahrzeugen konzipiert. Seit einiger Zeit unterstützt evcc aber auch Wärmepumpen über EMS-ESP.

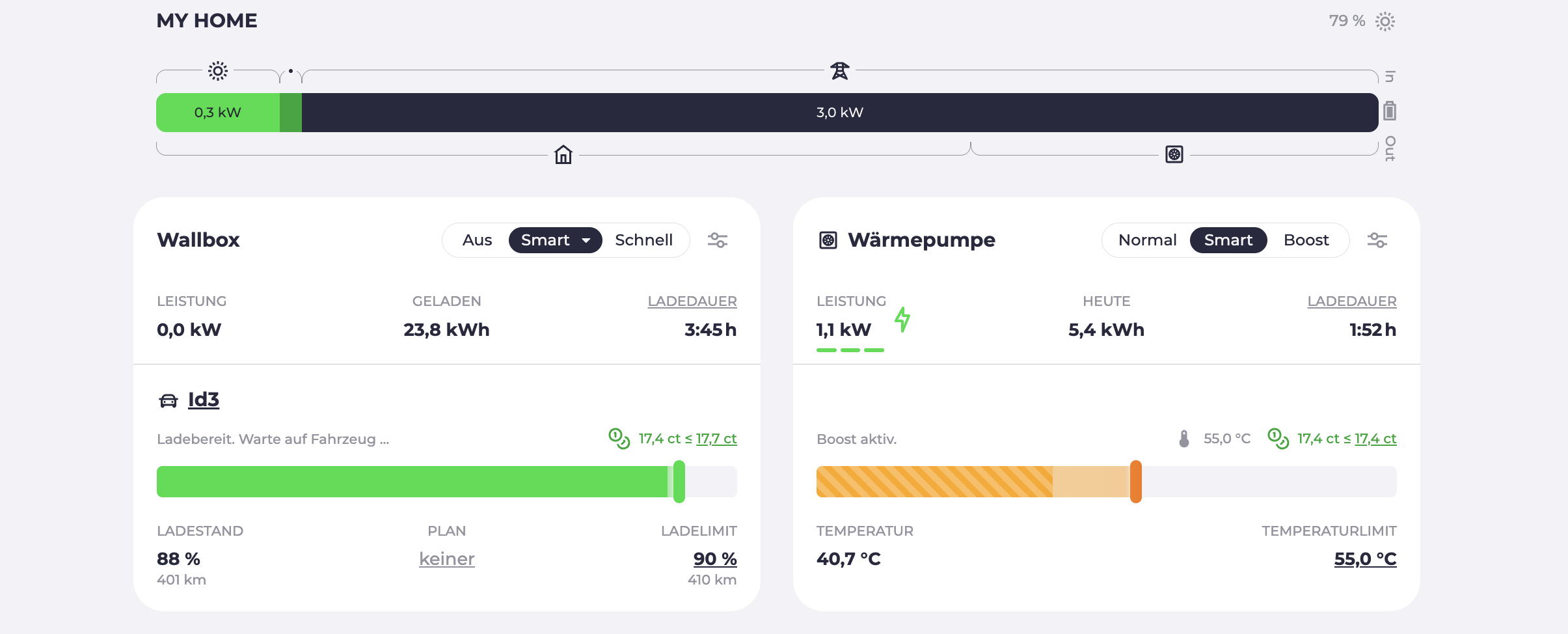

evcc erhöht Warmwassertemperatur auf 55°C bei PV-Überschuss

Die Integration funktioniert über die SG Ready Schnittstelle der Wärmepumpe. Die standardisierte SG Ready Schnittstelle bietet 4 Funktionen:

  1. EVU-Sperrzeit (Ext1=1 / Ext4=0)
  2. Normalbetrieb (Ext1=0 / Ext4=0): normaler Betrieb
  3. Verstärkter Betrieb (Ext1=0 / Ext4=1): Erhöhung des Raumtemperatur-Sollwerts und/oder des Warmwasser-Sollwerts je nachdem was unter Anlageneinstellungen → Photovoltaikanlage konfiguriert wurde.
  4. Erzwungener verstärkter Betrieb (Ext1=1 / Ext4=1)

Eigentlich werden die SG Ready Funktionen über entsprechende Steuerleitungen realisiert. Für die Ansteuerung über evcc braucht man keine Steuerleitungen, sondern bedient sich eines Tricks, der hier genauer beschrieben ist. Die Idee dahinter ist den Externen Eingang 4 mit curl -d '{ "value" : "1xxxxxxxxxxx" }' https://ems-esp/api/boiler/hpin4opt zu invertieren, um so den Verstärkten Betrieb zu aktivieren.

Einrichtung

Um das Menü Anlageneinstellungen → Photovoltaikanlage im Bedienfeld der Wärmepumpe sichtbar zu machen, müsst ihr Anlageneinstellungen → Wärmepumpe → Externer Eingang → Externer Eingang 4 → Photovoltaikanlage aktivieren.

Daraufhin könnt ihr folgende Einstellungen unter Anlageneinstellungen → Photovoltaikanlage vornehmen:

  • Erhöhung der Wunschtemp. beim Heizen: signalisiert evcc der Wärmepumpe einen PV-Überschuss so wird der Raumtemperatur-Sollwert um den eingestellten Wert erhöht
  • Erhöhter Warmwasserkomfort: bei PV-Überschuss wird das Warmwasser auf die Stopptemperatur des Betriebsmodus Komfort aufgeheizt.
  • Absenkung der Wunschtemp. beim Kühlen: bei PV-Übersschuss wird der Raumtemperatur-Sollwert um den eingestellten Wert abgesenkt
  • Kühlen nur mit PV-Energie: der Kühlbetrieb wird nur bei PV-Überschuss aktiviert
  • Max. Leistung für Kompressor: begrenzt den Kompressor auf die eingestellte Leistung bei PV-Überschuss

Nachdem ihr evcc installiert habt, müsst ihr folgende Einträge in die evcc.yaml hinzufügen. ems-esp wird ähnlich wie eine Wallbox als charger, also steuerbarer Verbraucher, hinzugefügt:

chargers:
  - name: wp
    type: template
    template: emsesp
    host: 192.168.178.70
    token: <token>
    tempsource: "warmwater"

Für das Token legt ihr euch am Besten einen neuen Benutzer in den Nutzermanagement von ems-esp an. Mit Druck auf das Schlüsselsymbol erhaltet ihr das Token.

Damit die Wärmepumpe auf dem Startbildschirm von evcc erscheint, müsst ihr die Wärmepumpe noch unter loadpoints hinzufügen.

loadpoints:
  - title: Wärmepumpe
    charger: wp

Nutzung

In der Oberfläche von evcc sollte nun eine Kachel für eure Wärmepumpe auftauchen. Bevor ihr loslegt, solltet ihr die Einstellungen über Klick auf das Einstellungssymbol oben rechts öffnen. Dort könnt ihr folgende Einstellungen vornehmen:

EVCC Wärmepumpen Konfigurationsdialog

  • Günstiges Netzladen: Habt ihr einen dynamischen Stromtarif, könnt ihr mit Klick auf den Balken oder Auswahl im Dropdown-Menü den Strompreis setzen, unterhalb dem ihr den Verstärkten Betrieb erlauben wollt. Im Screenshot wird automatisch, wenn der Strompreis unter 21,7 ct/kWh sinkt, der Verstärkte Betrieb aktiviert.
  • PV-Überschuss: Mit diesem Regler könnt ihr auch wenn der minimale Ladestrom (im Beispiel: 0,7 kW) nur teilweise vorhanden ist, den Verstärkten Betrieb starten. Beispielsweise mit einem 800 W Balkonkraftwerk erreicht ihr womöglich nur sporadisch einen Überschuss von 700 W. Setzt ihr den PV-Anteil auf 80%, so wird der Verstärkte Betrieb bereits bei 560 W aktiviert.
  • Batterie Boost: Ist der Batterie Boost aktiviert, wird bis zum eingestellten SoC Limit auch die Batterie während des Verstärkten Betriebs genutzt.
  • Min. Temperatur: Ist eine minimale Temperatur konfiguriert, so startet der Verstärkte Betrieb auch ohne PV-Überschuss, wenn die aktuelle Warmwassertemperatur unter diesen Wert sinkt.
  • Phasen: Definiert den maximalen Ladestrom (spielt vermutlich bei einer Wärmepumpe keine Rolle)
  • Min. Ladestrom: Der minimale Ladestrom definiert die minimale Leistung der Wärmepumpe. Steigt der PV-Überschuss über diesen Wert, so wird der Verstärkte Betrieb aktiviert. Ich habe hier 1 A (0,7 kW) gesetzt, da meine Wärmepumpe in der Übergangszeit meist nur etwa 300-400 W bezieht.

Wenn ihr den Konfigurationsdialog wieder schließt, könnt ihr einen dieser 3 Modi wählen:

  • Normal: Normalbetrieb - keine Nutzung des PV-Überschusses
  • Smart: Bei PV-Überschuss wird der Wärmepumpe ein Verstärkter Betrieb signalisiert - so wie im Konfigurationsdialog definiert
  • Boost: Der Wärmepumpe wird sofort ein Verstärkter Betrieb signalisiert

Beachtet bitte, dass der Verstärkte Betrieb nicht bedeutet, dass die Wärmepumpe sofort beginnt zu heizen oder Warmwasser aufzubereiten. Es werden nur die Sollvorlauftemperatur (thermostat/targetflowtemp in EMS-ESP) um den eingestellten Wert angehoben und die Start- und Stopptemperatur des Komfort-Modus der Warmwasserbereitung für den Zeitraum des Verstärkten Betriebs gesetzt. Die Wärmepumpe entscheidet dann mit der bekannten Logik, ob sie heizen oder Warmwasser bereiten soll.
